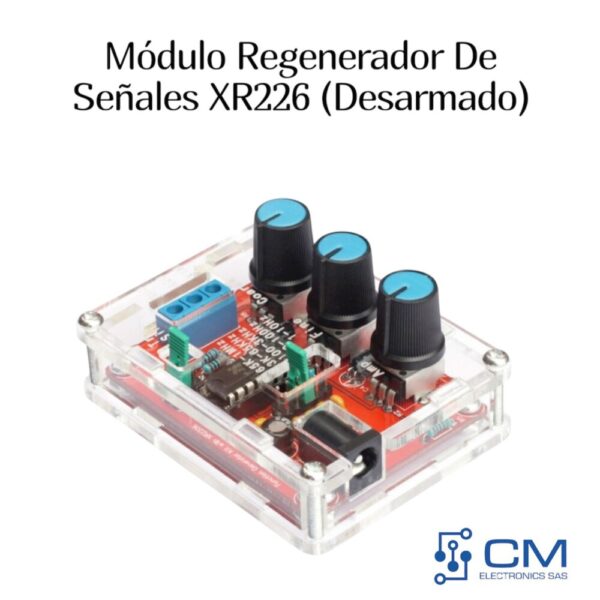

Modulo Regenerador de Señales XR226 (Desarmado)

Especificaciones:
Tensión de alimentación: 9-12 V DC entrada
Formas de onda: cuadrado, sinusoidal y triángulo
Impedancia: 600 ohm + 10%
Frecuencia: 1Hz-1 MHz

Onda sinusoidal:
Amplitud: 0-3 V a 9 V DC entrada
Distorsión: inferior al 1% (a 1 kHz)
Llanura: + 0.05dB 1Hz-100 kHz

Onda cuadrada:
Amplitud: 8 V (sin carga) a 9 V entrada DC
Tiempo de subida: menos de 50ns (a 1 kHz)
Tiempo de caída: menos de 30ns (a 1 kHz)
Simetría: inferior al 5% (a 1 kHz)

Onda triangular:
Amplitud: 0-3 V a 9 V DC entrada
Linealidad: menos del 1% (hasta 100 kHz) 10ma
