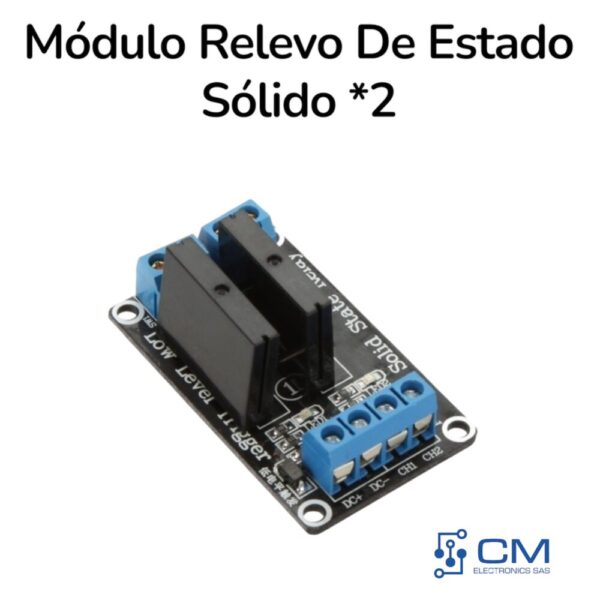

Mòdulo Relevo De Estado Solido *2

Este es un relé de estado sólido o SSR  sirve para dimerizar lámparas incandescentes o led de tensión alterna de 100VAC hasta 220VAC con corriente de hasta 2A.

Estás placas son de 2 canales. Permite realizar PWM o controles ON/OFF de manera Rápida, cosa que los relés mecánicos por su naturaleza e inercia(mecánica) no pueden. Pueden ser controlados directamente por cualquier microcontrolador (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic).

Características

• Voltaje de activación (High Level Trigger):
  • (0-0.5V SSR etapa baja es OFF)
  • (2.5-5V SSR etapa alta es ON)
• Rango de tensión de carga: 100 a 264VAC (50 / 60Hz).
• Fuente de alimentación: 5VDC / 160mA (todo el canal ON).
• Voltaje de la señal de control de entrada:
  • 0 V – 0,5 V etapa baja (SSR está en OFF),
  • 0,5 V – 2,5 V (estado desconocido).
  • 2.5V – 5V estado alto (SSR está en ON).
• Carga nominal de salida: 240 2A
