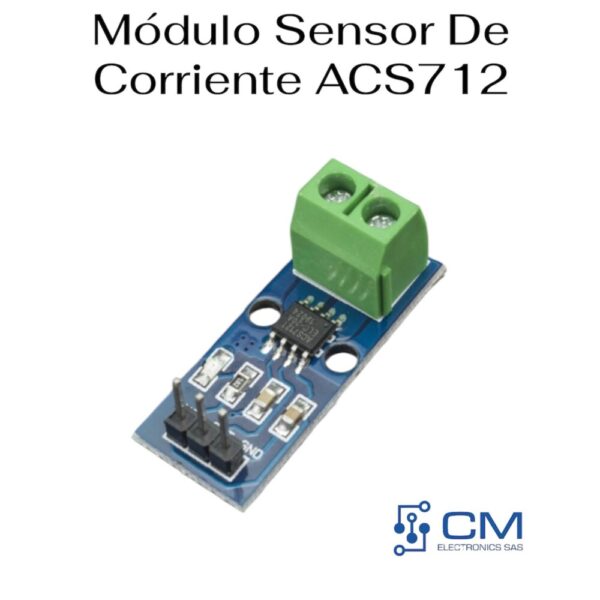

Mòdulo Sensor De Corriente ACS712 (20 AMP)

Módulo sensor de corriente con tecnología de efecto hall. Capacidad de 20 Amperios en corriente alterna y corriente directa.

Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). El método de sensado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

Características

• Sensor lineal de efecto hall de bajo offset.
• Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
• Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mΩ típico)
• Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
• Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).
