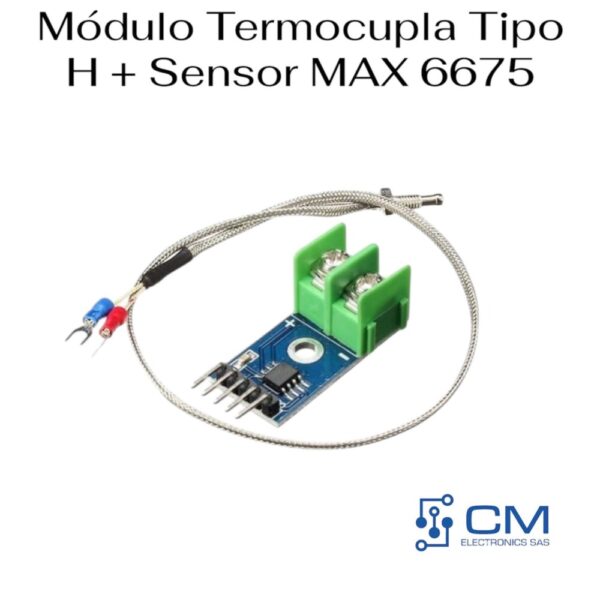

Mòdulo Termocupla Tipo H + Sensor MAX 6675

El circuito integrado MAX6675 de Maxim/Dallas Semiconductor es un convertidor analógico a digital para termopares (termocuplas) tipo K. Bueno, la verdad es que este circuito tras su apariencia inocente con un encapsulado SOIC de 8 pines, esconde mucho más que un ADC y nos ahorrará bastante espacio al momento de diseñar un circuito impreso.

Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador.

Características:

Longitud de la termocupla: 50cm.

-Interfaz compatible con SPI solo de lectura.

-Resolución de 12 bits, 0.25 grados centígrados.

-Medición hasta 1024 grados centígrados.

-Alimentación de 3.3 a 5 volts.

-Frecuencia de reloj SPI máxima Fscl 4.3 Mhz.

-Tiempo de conversión 0.17 s máximo 0.22 segundos.

-Consumo máximo de 1.5 mA.

MAX6675 tiene una compensación de unión fría, corrección de linealidad, rotura de termopar tipo K, termopar ADC detección de serie, su temperatura capacidad de resolución es 0. 25 grados, compensación de unión Fría rango-20 ~ + 80 grados, amplio rango de tensión de 3. 0 ~ 5. 5 V

Voltaje de funcionamiento: 3. 0 ~ 5. 5 V

Circuito de compensación de unión fría interna integrada;

Con un sencillo de tres interfaz serie;

Señal de temperatura se puede convertir en bits digital

Resolución de la temperatura de: 0. 25 grados;

Rango de compensación de unión fría:-20 ~ + 80 grados,

Circuitos de detección de rotura de termopar incorporado.

Utilizando SPI comunicación 3 hilos

Sonda de temperatura tipo K

Tipo K Rango de temperatura 0-600 grados
