Sensor De Movimiento Pir

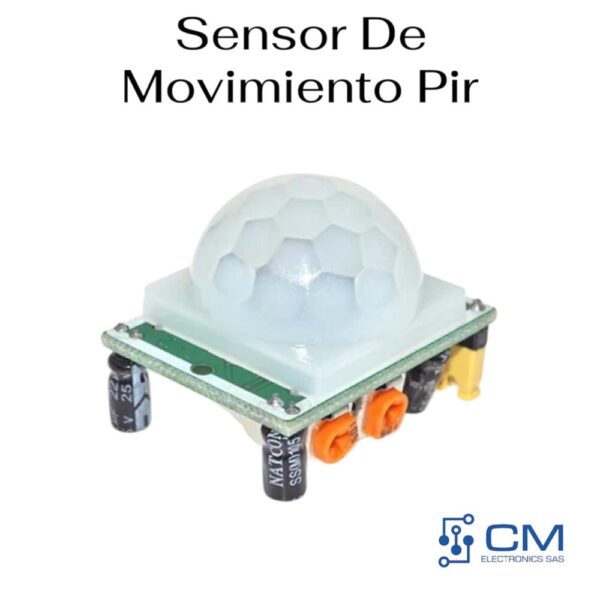

El módulo PIR (piroeléctrico) HC-SR501, es un sensor de movimiento infrarrojo, tiene 3 pines de conexión VCC, OUT y GND, y dos resistencias variables (reostatos) de calibración (Ch1 y RL2).

• Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.
• RL2: Esta resistencia variable nos permite establecer la distancia de detección  que puede variar entre 3 m y 7 m.

La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar una tarjeta de desarrollo o un Microcontrolador.
